在全球超过5亿糖尿病患者的生活中，胰岛素笔是每天不可或缺的伙伴。这支看似简单的注射装置，内部却蕴含着一套精密的剂量控制体系——每一次旋转、每一声“咔嗒”、每一个单位的释放，都必须准确无误。而确保这支笔精准、可靠、安全运行的，是一套集微米级精度与复杂结构于一体的注塑成型模具。

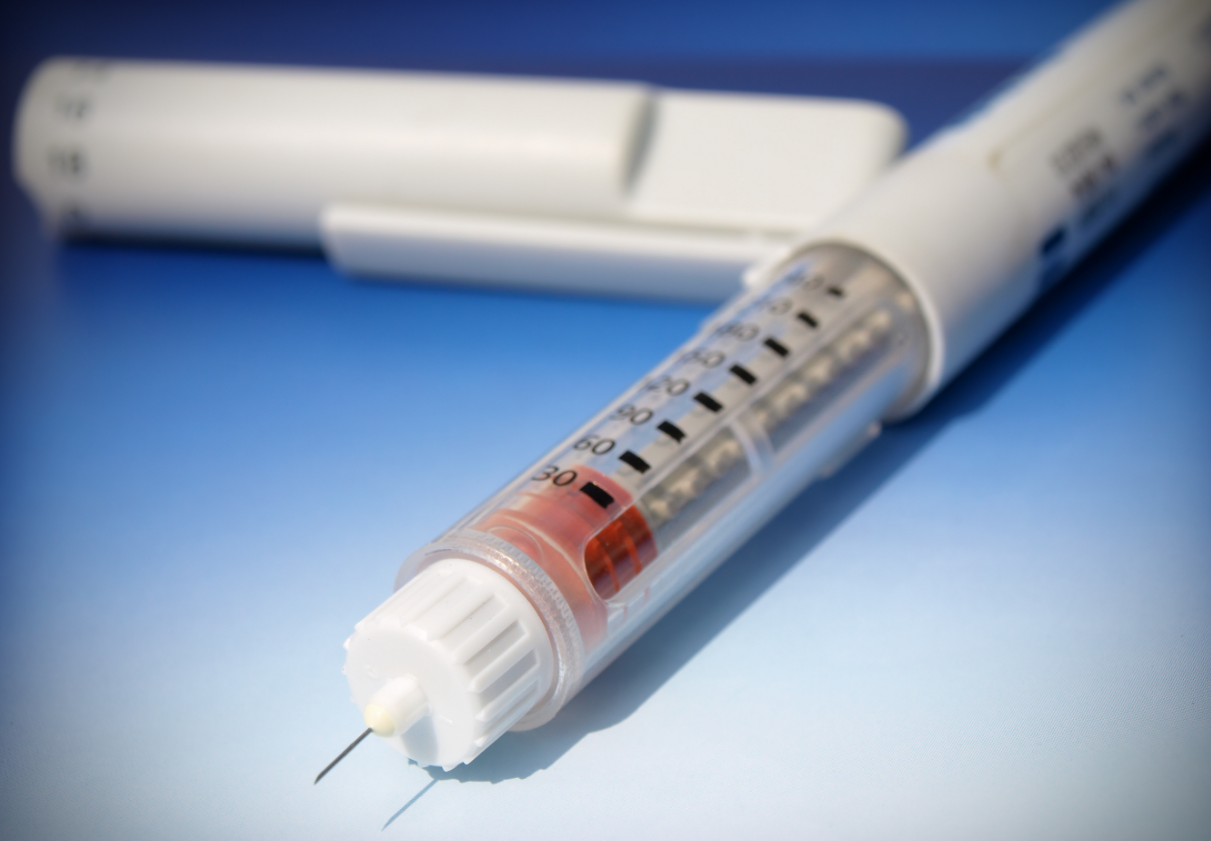

胰岛素笔的结构：不止于“笔”
胰岛素笔的核心功能是精确给药，剂量精度要求达到微米级别，任何微小的尺寸偏差都可能导致胰岛素注射剂量的不准确，直接影响患者血糖控制。其关键组件包括：
剂量旋钮与刻度视窗。 这是使用者与药物交互的核心界面。旋钮旋转时，刻度视窗中数字的跳动需清晰、精确，每一步的“咔嗒”声对应一个单位的剂量。这就要求齿轮啮合精度极高，模具齿形尺寸公差需控制在极小范围内。
活塞杆与螺杆机构。 这是胰岛素笔的“心脏”。活塞杆推动药筒中的胶塞前进，将药物推出针头。活塞杆与螺杆的螺纹配合精度，决定了每次推注的药物剂量是否准确。这套螺纹机构通常采用精密脱螺纹模具技术实现。
药筒支架与针头接口。 固定胰岛素药筒并连接注射针头。接口部分需符合ISO 80369-6等国际标准，确保与针头配合无泄漏、无脱落。
模具技术难点：毫米间的精密博弈
胰岛素笔的精密性给注塑模具带来了巨大的技术挑战。名研模具在医疗模具领域深耕多年，在药物输送系统模具方面积累了丰富经验。
精密脱螺纹技术。 胰岛素笔中的螺杆、剂量旋钮和活塞杆大量采用精密螺纹结构。这些螺纹不仅要保证配合精度，还要满足百万次以上的旋转寿命。针对具有内、外螺纹的部件，名研模具通过设计抽芯机构与斜导柱联动，实现了螺纹与塑件主体的一体成型。这一技术避免了二次加工带来的精度损失，将螺纹精度控制在严格范围内。
同心度与同轴度控制。 活塞杆、螺杆和药筒必须保持高度同心。任何微小的偏心都可能导致活塞运动受阻或药筒破裂。为满足这一要求，模具的分型面设计和型芯定位方案需经过精密计算。名研模具对模具关键尺寸进行严格检测，确保同心度满足设计要求。
齿形与刻度精度。 剂量旋钮的齿轮结构和刻度数字（通常为凸起或凹陷）与塑件一体成型，要求模具通过超精密五轴联动CNC加工出高精度齿形与微细文字。对于凹刻字，深度一般需控制在0.05-0.1mm，既要保证视觉可辨，又要避免应力集中和成型困难。
薄壁与长流道。 笔杆壳体通常具有较大的长径比，壁厚较薄，要求模具在注塑过程中充满且无缺料，同时保证成型后的尺寸稳定性和外观质量。
材料选择：安全与性能的双重保障
胰岛素笔不同部件对材料性能的要求各异。
笔杆与外壳多采用聚碳酸酯或丙烯腈-丁二烯-苯乙烯共聚物，兼顾透明观察窗和结构强度；剂量旋钮与内部机械组件则常用聚甲醛，具备优良的尺寸稳定性、低摩擦系数和耐磨性，满足重复旋转的耐久要求；活塞杆多采用PBT等高强度工程塑料，确保推注力的精确传递。
材料的选择还需通过ISO 10993生物相容性测试，确保与药物接触时不释放有害物质。而POM成型过程中会释放甲醛气体，这对模具提出了额外的耐腐蚀要求。名研模具在加工此类模具时，选用耐腐蚀性优良的钢材，并增设专门的排气系统，确保模具在长期生产中的稳定性和产品安全性。
注塑成型：从颗粒到精密组件
高温精密成型。 工程塑料对温度敏感。以POM为例，加工温度需精确控制，同时需要配备模温机精确控制模具温度，以平衡流动性与尺寸稳定性。
多腔平衡技术。 胰岛素笔零件产能需求巨大，模具通常采用多腔设计。名研模具通过模流分析优化流道平衡系统，使各腔间注塑件的尺寸极差控制在极小范围内，保证了批量化生产中的质量一致性。
随形冷却与工艺优化。 名研模具在冷却系统设计方面积累了丰富经验，通过引入金属3D打印技术制造内部拓扑优化的随形冷却水路，冷却效率提升50%，产品收缩率下降至0.3%，良率提高25%。同时，在设计端采用CAE模流分析预判填充缺陷，将试模周期缩短30%。
洁净环境控制。 胰岛素笔组件直接接触药液通路，对洁净度有严格要求。名研模具的全自动洁净车间和静电除尘工艺，确保注塑过程中无尘埃污染。
质量检测：以微米论成败
胰岛素笔的质量检测以微米为单位。名研模具引入了工业CT扫描与高精度光学测量系统，对每个成型零件的尺寸、形位公差和内部缺陷进行全检，确保每一个齿轮齿形、每一条螺纹牙型都满足设计要求。
尤其是活塞杆与螺杆的旋合测试，模拟患者实际使用中的旋拧动作，进行数千次以上的耐久测试，确保在反复使用后剂量精度依然稳定。医疗模具的制造还需满足ISO 13485和GMP等法规要求，从钢材的溯源认证到加工过程的数据记录，全程可追溯。
结语
从旋转时清脆的“咔嗒”声，到刻度窗口跳动的数字，胰岛素笔的每一处细节都在诉说精密的语言。名研模具在胰岛素笔组件模具领域的技术积累——精密脱螺纹设计、五轴联动齿形加工、多腔流道平衡和全流程CT检测——正是将“计量生命”这一医疗刚需转化为可量化、可复制的制造能力的集中体现。当患者手握那支笔，旋转、推注、完成一次自我治疗时，背后是一套模具对微米级尺寸的极致坚守——而这，正是医疗模具制造守护生命的另一种方式。
